INDUSTRIEROLLTORE
Voll ausgestattete Industrietore bestehen aus einem Lamellenpanzer, Führungsschienen sowie festen oder laufenden Stahlkonsolen mit Welle.
Wir bieten eine Auswahl von 10 Lamellentypen an.
eigenschaften der industrierolltore
01
Platzsparende Lösung
Die ideale Geometrie der verwendeten Profile sorgt für ein minimales Wickelmaß des Tores und spart somit Platz unter der Decke. Für die Montage des Tores wird die Decke nicht benötigt.
02
Austragende Konsolen
Das System der verzinkten, austragende Konsolen gewährleistet eine reibungslose Bewegung des Tores.
03
Windhaken
Führungsschienen mit Windhaken gewährleisten maximale Stabilität des Rolltores auch bei extremen Windbelastungen.
04
Minimale Reparaturkosten
Bei Bedarf können einzelne beschädigte Lamellen problemlos ausgetauscht werden.
05
Motorgeschwindigkeit
Bis zu 45 Motorstarts pro Stunde – ein schneller Motor spart Zeit und beschleunigt den Betrieb.
06
Schräge Endleiste
Lösung für Installationen bei unebenen Boden.
Varianten
Varianten der Industrierolltore
Brauchen Sie Hilfe bei der Auswahl?
Zögern Sie nicht das kurze Anfrageformular auszufüllen.

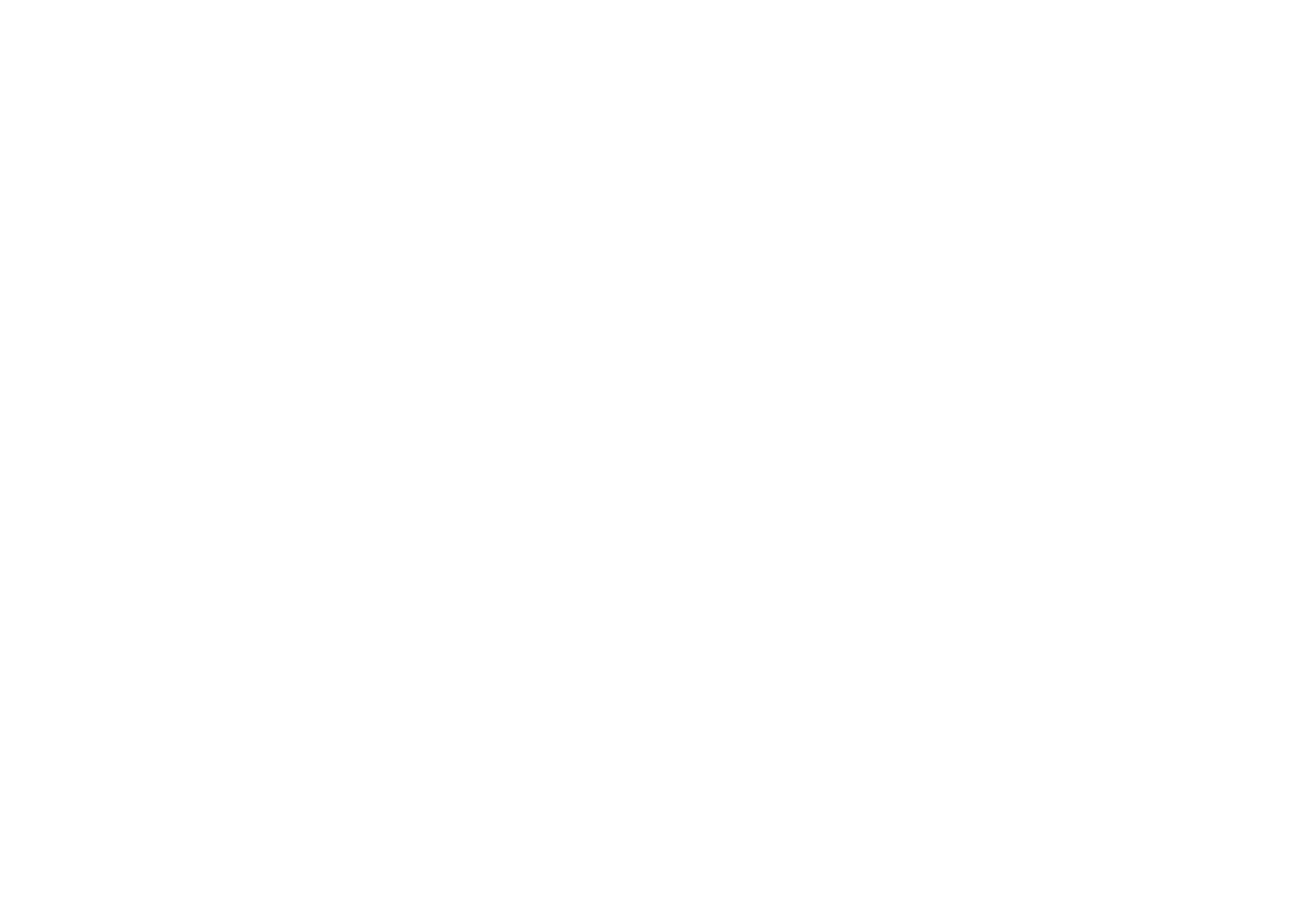

SIMPLE
Die Basis-Industrietore stellen ein konstruktiv einfacheres System dar, das dennoch alle Anforderungen an einen sicheren Betrieb erfüllt.
Zur Auswahl stehen 5 Lamellentypen.

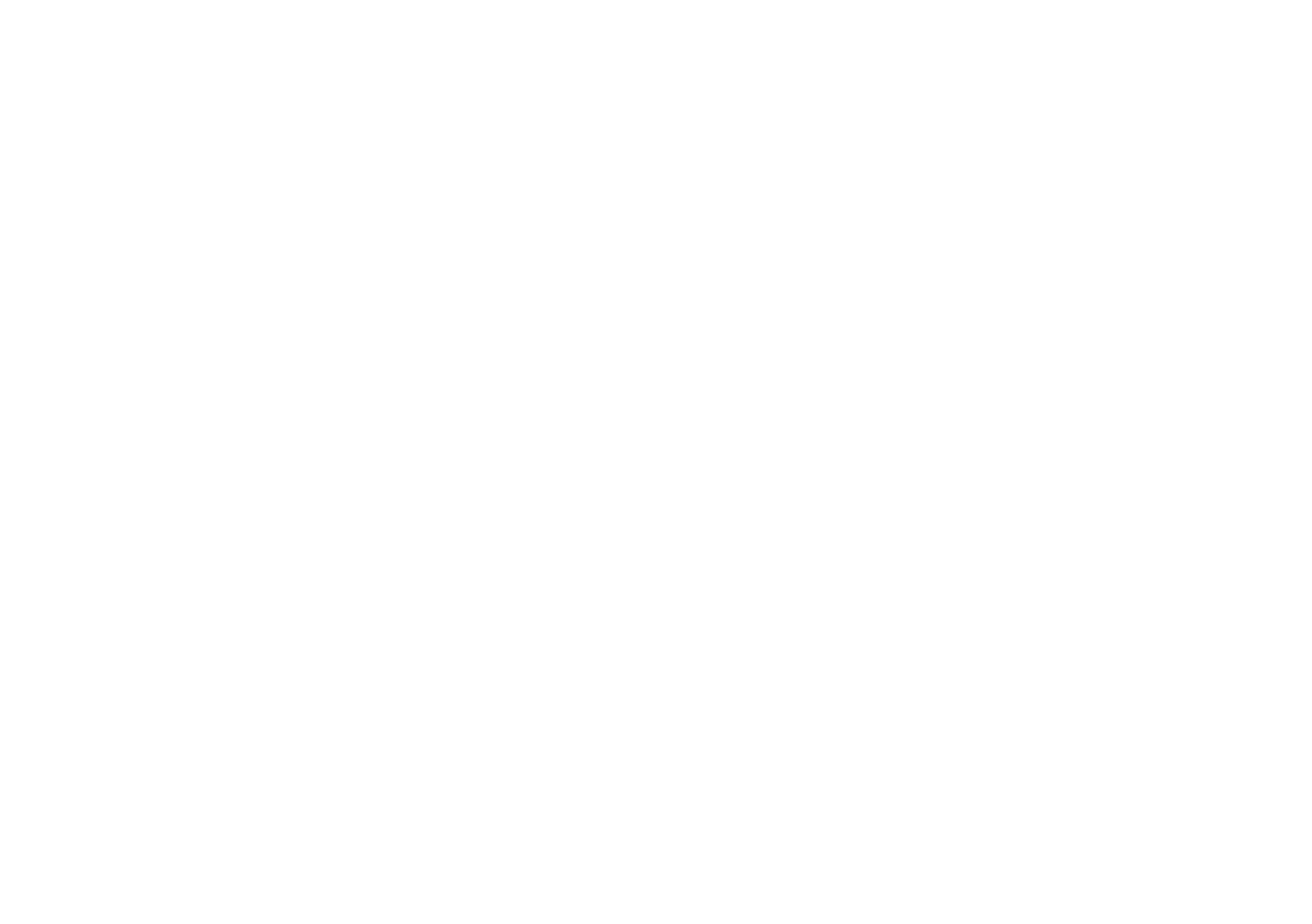

Torsystem Industrial-SL
Die ideale Lösung für Betriebe, in denen gedämmte Tore erforderlich sind.
Zur Auswahl stehen die Stahl-Lamelle BP95FE oder die Aluminium-Lamelle BP100ISL.
Spezielle Industrierolltore
Wir fertigen für Sie auch spezielle Türen nach Maß – einschließlich Lösungen für atypische Maße, explosionsgefährdete Bereiche, Brandschutz oder mit Panzerung aus kugelsicheren Lamellen.
vorteile der industrierolltore
Was Sie an unseren Industrierolltoren schätzen werden
-
Einzugsicherung TWIN-PRO
Das Sicherheitssystem TWIN-PRO ist eine aktive optoelektronische Schutzeinrichtung (AOPD), die zur Personenerkennung mittels sicherer Lichtschranken entwickelt wurde. Es bietet Steuerungsfunktionen, Überwachung sowie Ausgangsschaltgeräte (OSSD). Das System erfüllt die Anforderungen der Norm ČSN EN ISO 13849-1 und entspricht der Sicherheitskategorie 3
-
Nothandbedienung
Bei Stromausfall sind die Torantriebe standardmäßig mit einer Kurbel für die manuelle Schließung ausgestattet. Optional kann auch ein Ketten-Notantrieb gewählt werden. Als Alternative zur manuellen Bedienung besteht die Möglichkeit, eine leistungsstarke, dreiphasige, überlastbare Notstromversorgung zu ergänzen.
-
Abschließbare Endleiste
Es gibt die Möglichkeit, die Endlamelle nur von der Innenseite zu verriegeln oder eine beidseitig abschließbare Ausführung der Endlamelle zu wählen.
-
Abdeckkasten
Standardmäßig werden Industrietore ohne Kasten geliefert, es besteht jedoch die Möglichkeit, eine Ausführung mit Abdeckkasten aus verzinktem Stahl zu wählen.
-
Montage vor der Öffnung möglich
Industrietore werden standardmäßig hinter der Bauöffnung montiert, auf Wunsch bieten wir jedoch auch die Variante der Installation vor der Öffnung an.
-
Výroba na míru
Industrierolltore fertigen wir exakt nach Maß und gemäß Ihren spezifischen Anforderungen an.
-
Verpackung und Versand der Tore
Jedes Produkt wird sorgfältig verpackt, damit es in einwandfreiem Zustand ankommt und übersichtlich für eine einfache und schnelle Montage geordnet ist.
Varianten der industrierolltore
Lamellentypen
Für Rolltore im Industriebereich bieten wir eine große Auswahl an Lamellen an, und zwar aus Stahl oder Aluminium – glatt oder mit Perforation, einwandig oder isoliert.
BP95FE
Abmessung:
95 × 23 mm
Die ideale Stahllamelle für Rolltore zeichnet sich durch ein geringes Gewicht aus, ist doppeltwandig und mit Polyurethanschaum gefüllt. Sie gewährleistet einen leisen und gleichmäßigen Torlauf. In der Ausführung aus verzinktem Stahl ist sie zusätzlich mit einem transparenten Schutzlack mit erhöhter Festigkeit versehen. Die Lamelle hat ein dekorativ gewelltes Profil und ist auf der Innenseite leicht gewölbt.
BP100ISL
Abmessung:
100 × 23 mm
Isolierte Aluminiumlamelle mit unterbrochenem Wärmedurchgang. Die Außenseite besteht aus Naturaluminium, die Innenseite aus gehärtetem PVC mit Abstandshaltern aus weichgemachtem PVC zur Reduzierung von Fahrgeräuschen und zur thermischen Trennung von Außen- und Innenseite.
BP146
Abmessung:
97 × 25 mm
Einwandige Aluminiumlamelle mit hoher Stabilität, geeignet für einwandige Tore mit erhöhter Belastung, zum Beispiel bei großen Abmessungen oder bei hoher Windbelastung.
BP146L
Abmessung:
97 × 25 mm
Einwandige Aluminiumlamelle mit Perforation – gelocht.
BP146FE
Abmessung:
97 × 25 mm
Einwandige Stahllamelle.
BP146LFE
Abmessung:
97 × 25 mm
Einwandige Stahllamelle mit Perforation – gelocht.
BP162
Abmessung:
91 × 22 mm
Einwandige Aluminiumlamelle für den vielseitigen Einsatz. Die gewölbte Form ermöglicht einen relativ kleinen Wellen- und Aufroll-Durchmesser. Aufgrund ihres Aussehens und ihrer Funktion wird sie häufig bei Toren verwendet, die häufigen Belastungen ausgesetzt sind.
BP162L
Abmessung:
91 × 22 mm
Es handelt sich um dieselbe Lamelle wie die vorherige, jedoch mit Perforation.
BP162FE
Abmessung:
91 × 22 mm
Einwandige Stahllamelle mit gewölbter Form.
BP162LFE
Abmessung:
91 × 22 mm
Einwandige Stahllamelle mit gewölbter Form – gelocht.
Doppelwandige Lamellen
Mit Polyurethan isolierte Aluminiumlamellen BP80R, BP100R, BP06, BP100ISO und BP159 ISO.
Farbvarianten
Farben der Lamellen
Industrierollrore bestehen aus einem Lamellenpanzer, der standardmäßig aus naturbelassenem Aluminium oder aus verzinktem Stahl gefertigt wird, um eine hohe Korrosionsbeständigkeit zu gewährleisten. Die Grundausführung der Lamellen ist zusätzlich mit einem transparenten Schutzlack versehen, der die Lebensdauer verlängert und die Optik des Torblatts verbessert.
Für ausgewählte Lamellentypen bieten wir eine farbliche Beschichtung in mehreren Standardfarbtönen gemäß der RAL-Farbpalette an. Diese Farbtöne werden direkt auf das abgewickelte Blech vor dem Walzen der Lamellen aufgetragen, was eine gleichmäßige Oberflächenbehandlung und optimalen Korrosionsschutz auch an kritischen Stellen wie Biegungen gewährleistet.
Farben der Konstruktion
Weitere konstruktive Bestandteile des Tores, wie Tragelemente und Abdeckungen, werden standardmäßig in naturbelassenem Aluminium oder aus verzinktem Stahl geliefert. Wie bei den Lamellen bieten wir jedoch auch hier die Möglichkeit einer Lackierung in einem beliebigen RAL-Farbton an.
Farben IT
00
01
03
13
23
47
55
60
67
71
75
87
88
90
91
92
300
Montagebesonderheiten und bauliche Voraussetzungen
Industrierolltore – Zweck und Verwendung
Industrierolltore dienen dem Verschluss von Durchgangs- und Durchfahrtsöffnungen in Betriebsstätten, in denen Personenverkehr oder Materialtransport stattfindet.
Sie sind ausschließlich für die Montage mit senkrechter Torführung bestimmt – also für Öffnungen, bei denen sich das Tor nach oben öffnet.
Anforderungen an die bauliche Vorbereitung
Für eine reibungslose Installation ist folgende bauliche Vorbereitung erforderlich:
-
Fertiggestellter Boden inklusive Endoberfläche.
-
Fertige Baukonstruktionen (Wände, Decke) im Montagebereich, ebenfalls mit Endoberfläche.
-
Abgeschlossene Elektroinstallation, einschließlich einer 380-V-Steckdose für den Torantrieb.
Montage und Sicherheit
Die Montage sowie alle elektrischen Anschlüsse dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Die Einhaltung der Montage- und Sicherheitshinweise ist für den ordnungsgemäßen Betrieb und die sichere Nutzung des Tores zwingend erforderlich.
Montageanleitung
Jedem gekauften Produkt liegt eine ausführliche Montageanleitung bei.
Die Montage ist stets gemäß dieser Anleitung und in Übereinstimmung mit der gültigen technischen Dokumentation, insbesondere im Bereich der Elektroinstallation, durchzuführen.
Steuerung und Bedienung
Antriebstechnik bei Industrierolltoren
Für unsere Tore verwenden wir hochwertige Antriebe des führenden deutschen Herstellers GfA Elektromaten. Diese Antriebe zeichnen sich aus durch:
-
hohe Betriebseffizienz,
-
Möglichkeit der digitalen Positionsüberwachung und -auswertung,
-
Kompatibilität mit Sicherheits- und Steuerungselementen wie Radar, Fernbedienung, Induktionsschleife, Ampel, Warnleuchte und weiteren.
Elektrischer Antrieb
Die Tore werden mit einem dreiphasigen Steckantrieb gesteuert, der einen gleichmäßigen Lauf, hohe Effizienz und eine lange Lebensdauer des gesamten Systems gewährleistet.
Notbedienung
Für den Fall eines Stromausfalls sind die Antriebe standardmäßig ausgestattet mit:
-
einer abnehmbaren Handkurbel für das manuelle Schließen,
-
optional auch mit einem Notfall-Kettengetriebe
Alternativ kann das Tor mit einer leistungsstarken, überlastbaren dreiphasigen Notstromversorgung ausgestattet werden.
Die Steuerung des Antriebs erfolgt über eine analoge oder digitale Steuereinheit mit Bedienfeld.
Torsteuerung und Sicherheitseinrichtungen
Bei vollautomatischem Betrieb sind die Rollläden mit einer Vielzahl zertifizierter Sicherheitsfunktionen ausgestattet, die den geltenden europäischen Normen und Vorschriften entsprechen. Dazu gehören zum Beispiel:
-
Schutz vor dem Hineinziehen von Personen zwischen die Lamellen,
-
Aufprallschutz bei Kollision mit einem Hindernis,
-
Fangvorrichtung gegen unkontrolliertes Abrollen des Torpanzers (bei Steckantrieben integriert),
-
optische oder akustische Signalisierung der Torbewegung
garantie und service
Garantie und Service
Wir gewähren auf alle unsere Produkte eine Garantie von 2 Jahren. Elektrische Antriebe und ausgewählte Komponenten sind sogar mit einer Garantie von bis zu 5 Jahren abgedeckt.
Dank unseres weit verzweigten Netzwerks fachkundiger Partner bieten wir einen schnellen und zuverlässigen Service.
unverbindliche anfrage
Preis der Industrierolltore
Der Preis für Industrierolltore wird individuell kalkuliert. Er hängt von den Abmessungen, der Farbwahl, dem gewählten Steuerungssystem sowie dem gewünschten Zubehör ab.
Gerne erstellen wir Ihnen ein kostenloses Angebot – füllen Sie einfach unser kurzes Anfrageformular aus und senden Sie es ab.
