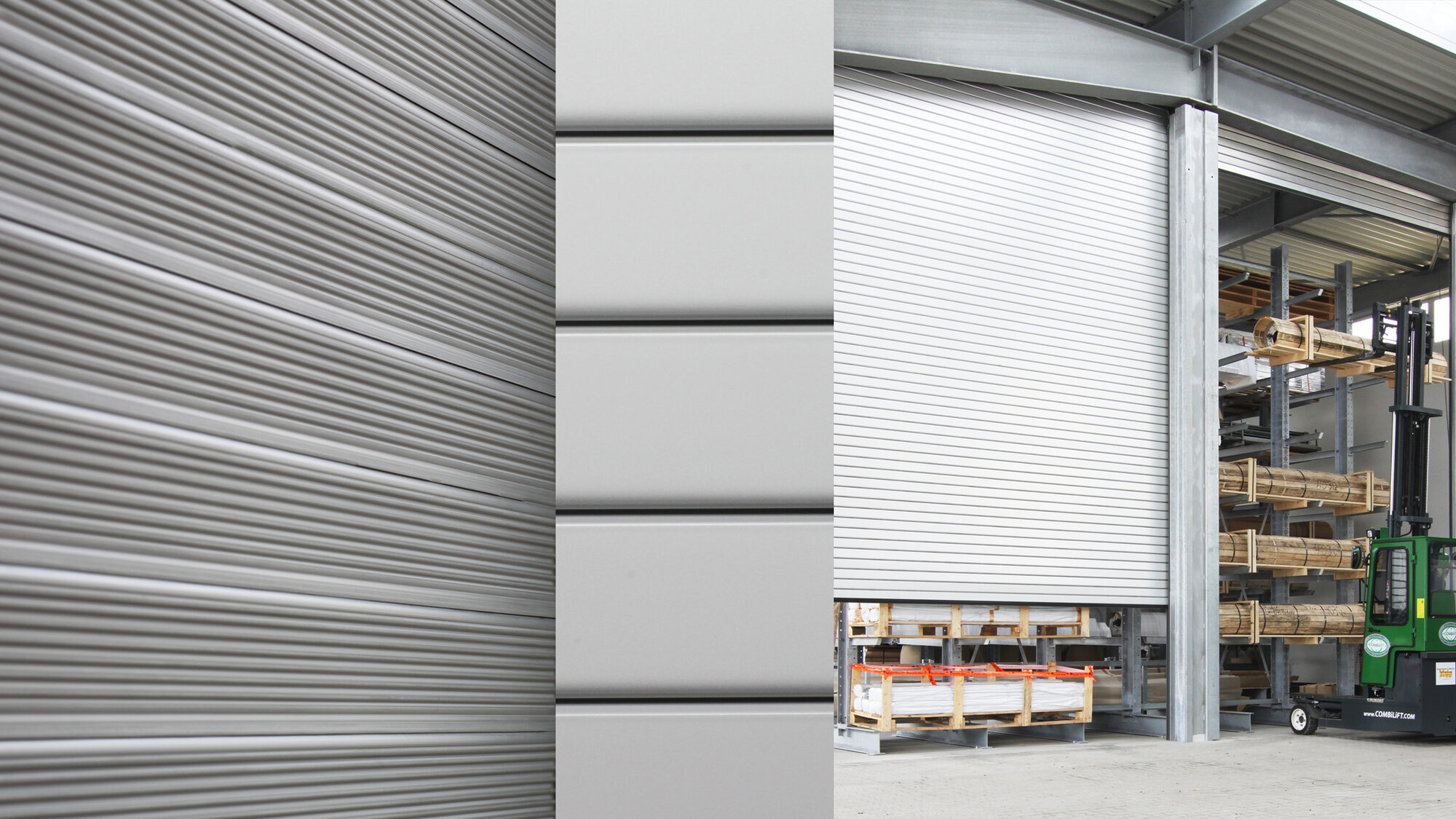

Rolovací průmyslová vrata

Vlastnosti průmyslových rolovacích vrat

01

Úspora prostoru

Ideální geometrie použitých profilů zaručuje minimální nábal vrat a tím šetří místo pod stropem. Strop nepotřebujeme ani pro montáž vrat.

02

Pojezdová bočnice

Systém pozinkovaných plovoucích pojezdů zajišťuje hladký pohyb vrat.

03

Větrné háky

Vodicí lišty s větrnými háky zaručují maximální stabilitu vrat i při extrémním větru.

04

Minimální náklady na opravy

V případě nutnosti lze vyměnit pouze jednotlivé poškozené lamely.

05

Rychlost motoru

Až 45 spínání motoru za hodinu – rychlý motor šetří čas a zrychluje provoz.

06

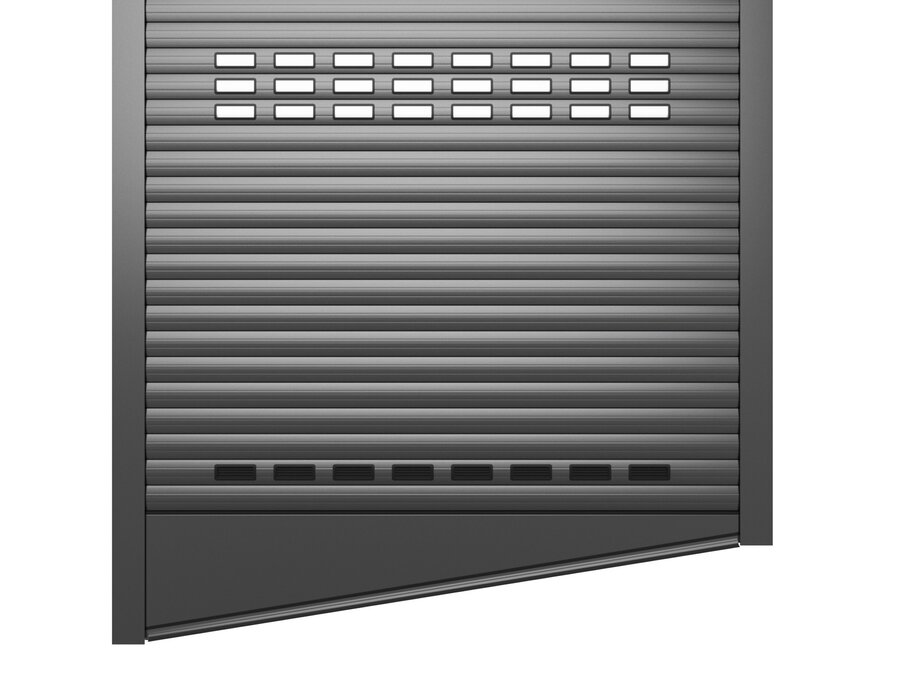

Šikmá koncová lamela

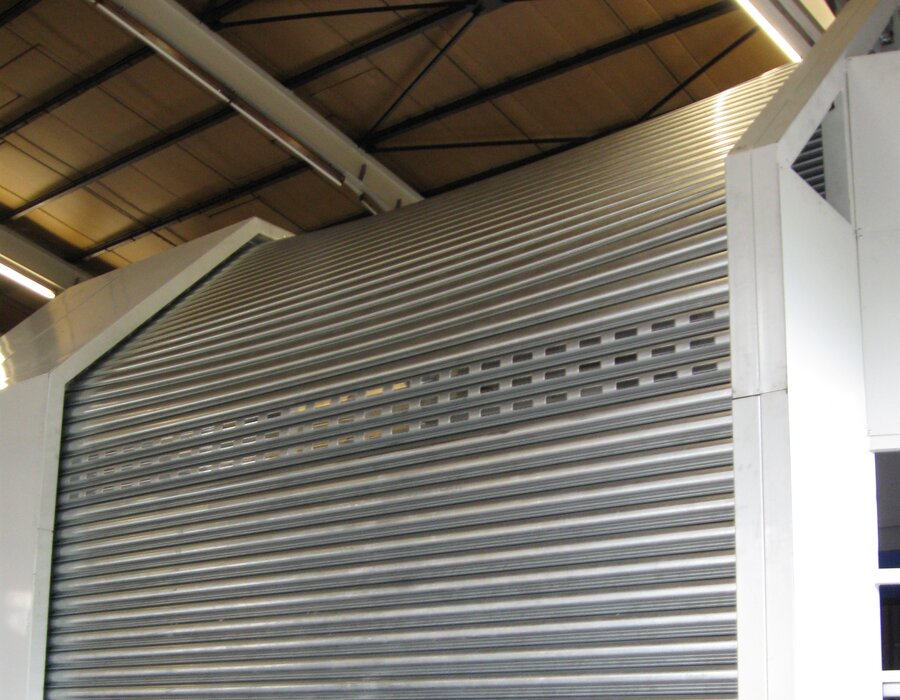

Máme řešení také pro instalace se šikmou podlahou.

VariantY

Typy průmyslových rolovacích vrat

Standardně nabízíme průmyslová rolovací vrata ve dvou základních typech, které se liší úrovní vybavení. Kromě toho jsme schopni na zakázku vyrobit také speciální typy vrat.

Potřebujete poradit s výběrem průmyslových vrat?

Neváhejte vyplnit krátký formulář.

Cenová nabídka zdarma

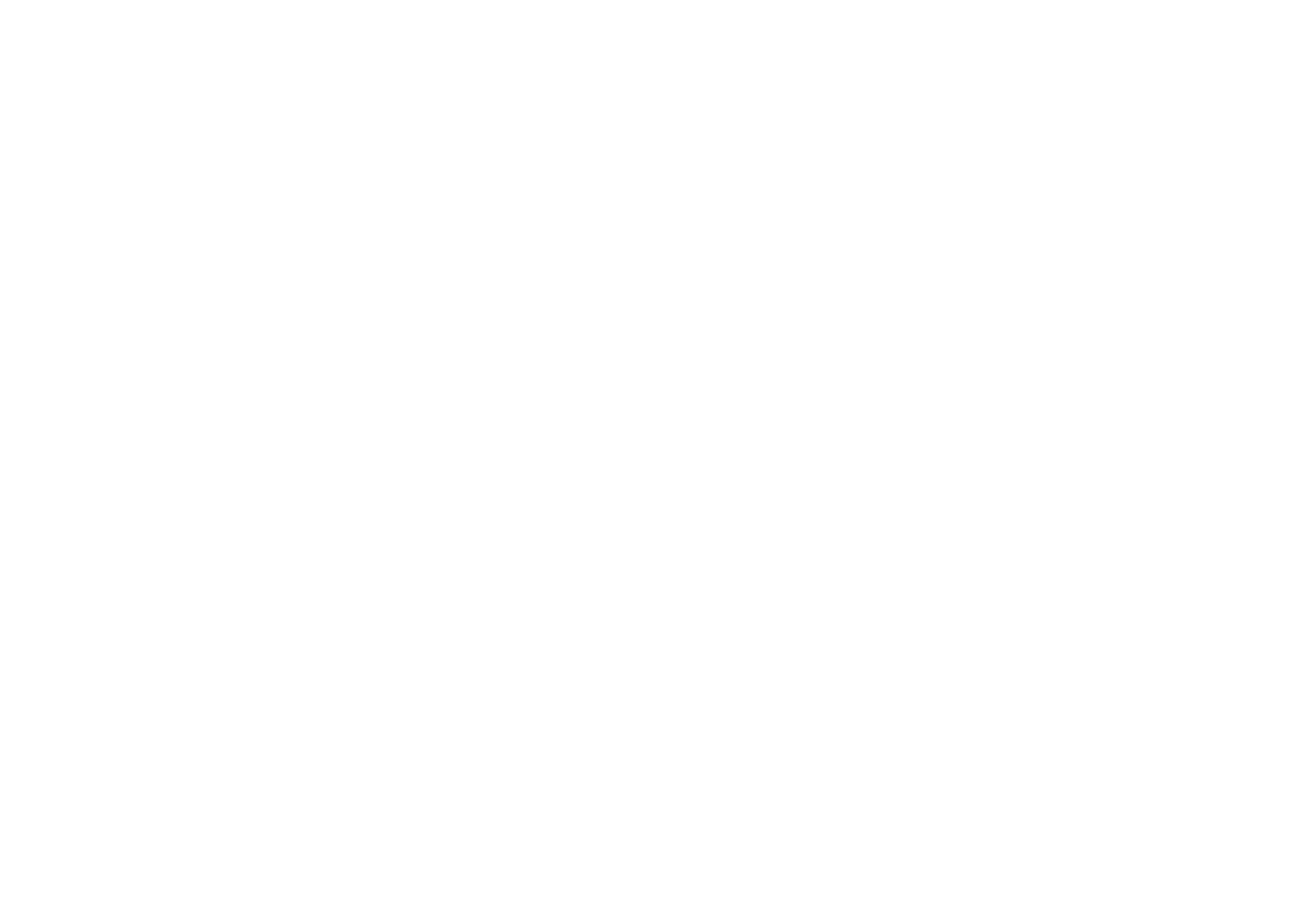

INDUSTRIAL

Plně vybavená průmyslová vrata zahrnují lamelový pancíř, vodicí lišty a pevné nebo pojezdové ocelové konzoly s hřídelí. Nabízíme výběr z 10 typů lamel.

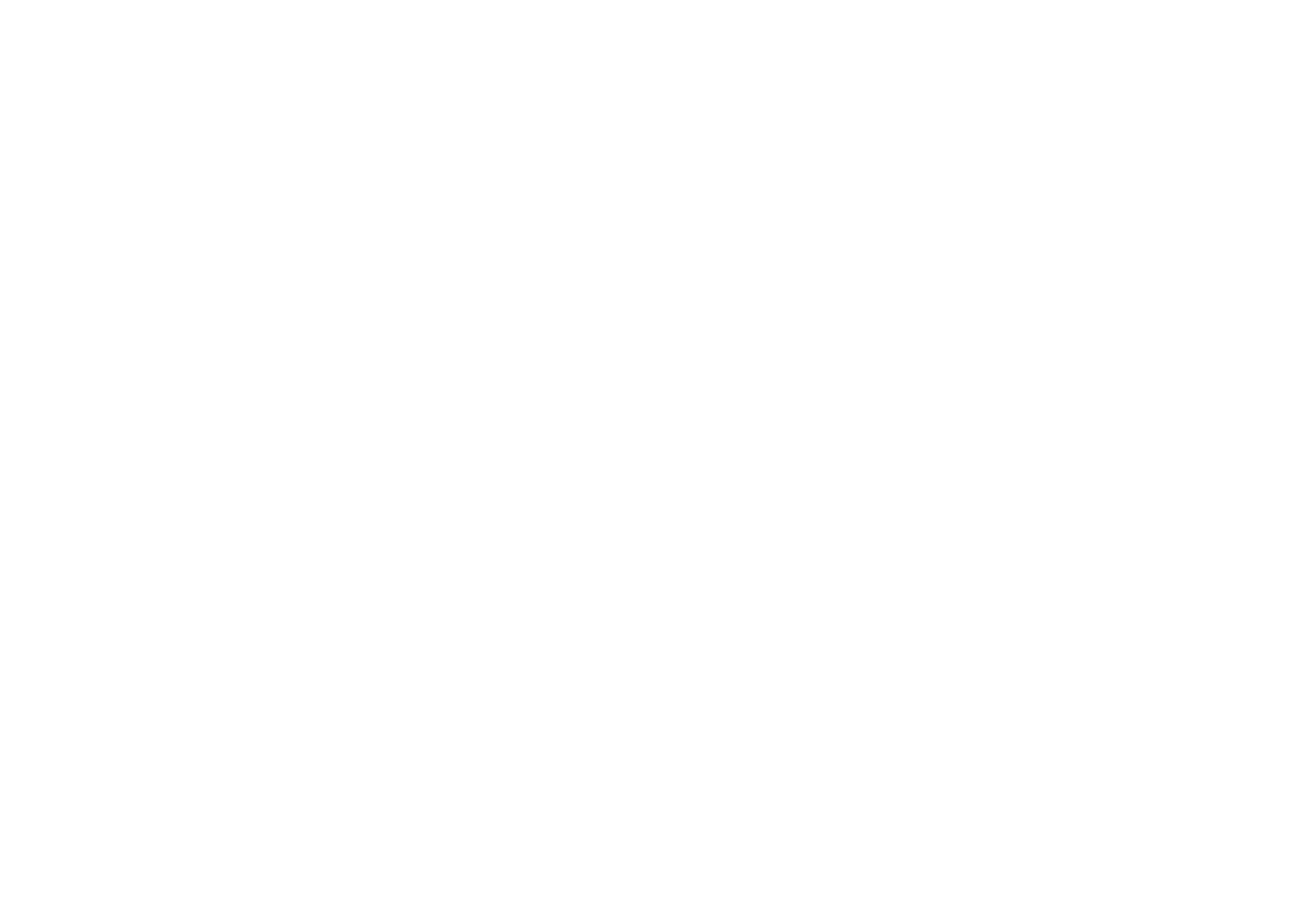

SIMPLE

Základní průmyslová vrata představují konstrukčně jednodušší systém, který stále splňuje veškeré požadavky na bezpečný provoz. Na výběr je 5 typů lamel.

Systém vrat Industrial-SL

Ideální řešení pro provozy, kde jsou požadována zateplená vrata. Na výběr je ocelová lamela BP95FE nebo hliníková lamela BP100ISL.

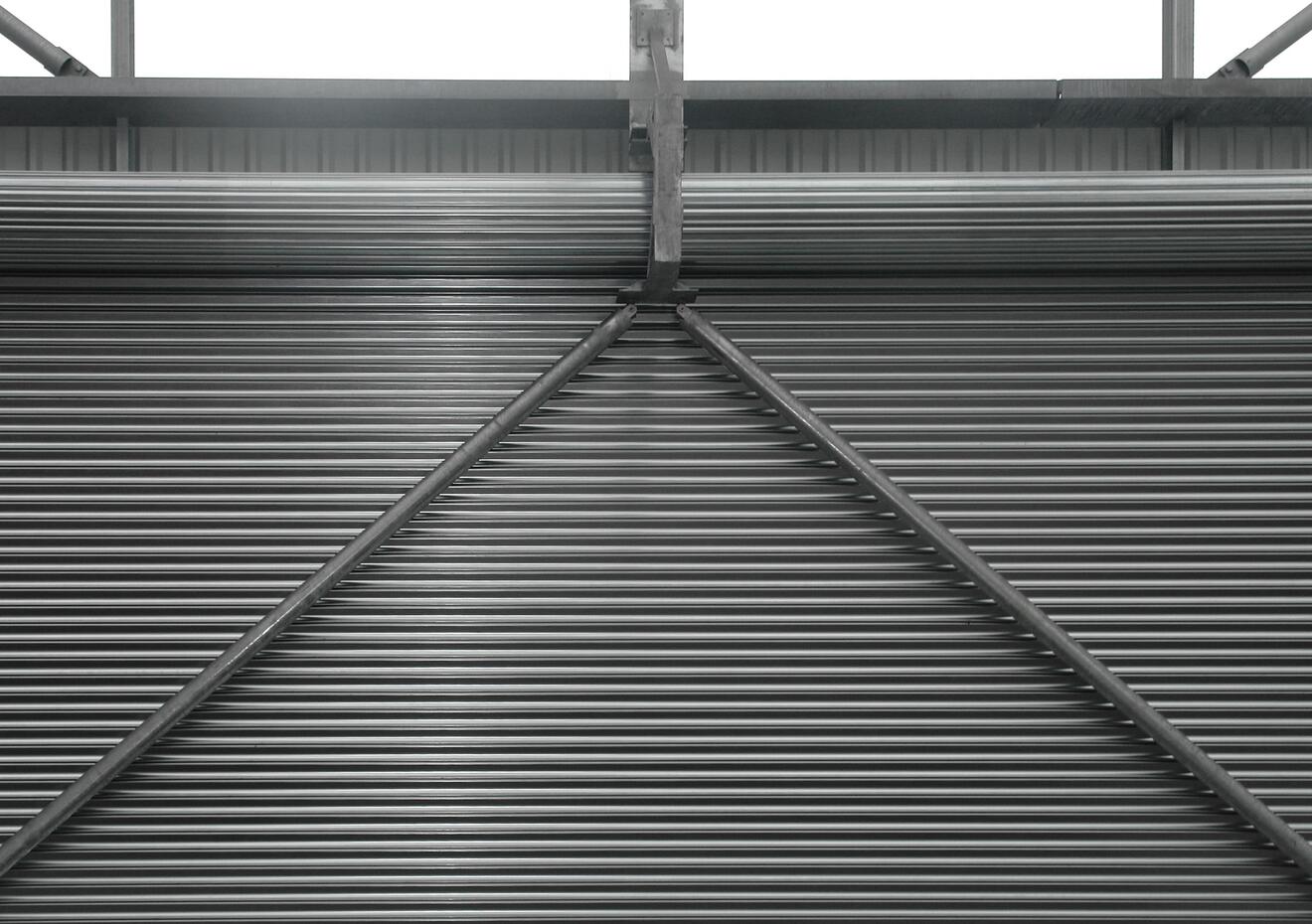

Speciální průmyslová vrata

Vyrobíme pro vás i speciální vrata na míru – včetně řešení pro atypické rozměry, výbušné prostředí, protipožární ochranu nebo s pancířem z neprůstřelných lamel.

Výhody rolovacích průmyslových vrat

Co oceníte u našich průmyslových vrat

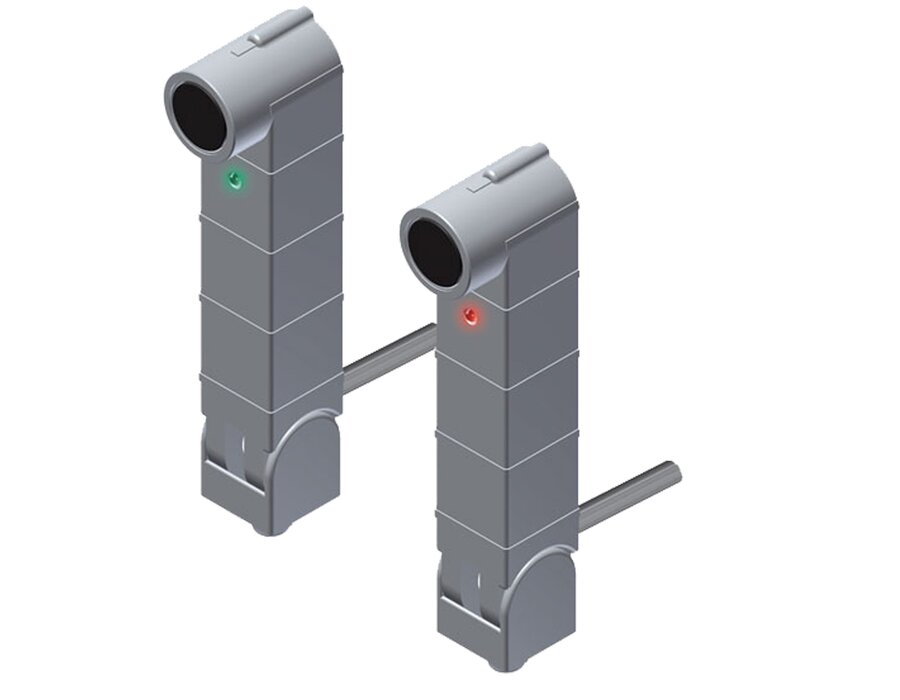

Ochrana proti vtažení TWIN-PRO

Zabezpečovací systém TWIN-PRO je aktivní optoelektronické ochranné zařízení (AOPD) určené pro detekci přítomnosti osob pomocí bezpečnostních světelných závor. Nabízí funkce řízení, kontroly a výstupní spínací zařízení OSSD. Systém splňuje požadavky normy ČSN EN ISO 13849-1 a odpovídá bezpečnostní kategorii 3.
Nouzový pohon vrat

V případě výpadku elektrického proudu jsou pohony vrat standardně vybaveny klikou pro jejich ruční zavření. Volitelně lze zvolit také řetězovou nouzovou převodovku. Alternativou k manuálnímu ovládání je možnost doplnění o výkonný třífázový přetížitelný záložní zdroj. Alternativou k manuálnímu nouzovému ovládání vrat je možné doplnění o výkonný třífázový přetížitelný záložní zdroj.
Uzamykatelná koncová lamela

Na výběr je varianta zamykání pouze z vnitřní strany, nebo oboustranně uzamykatelné provedení koncové lamely.

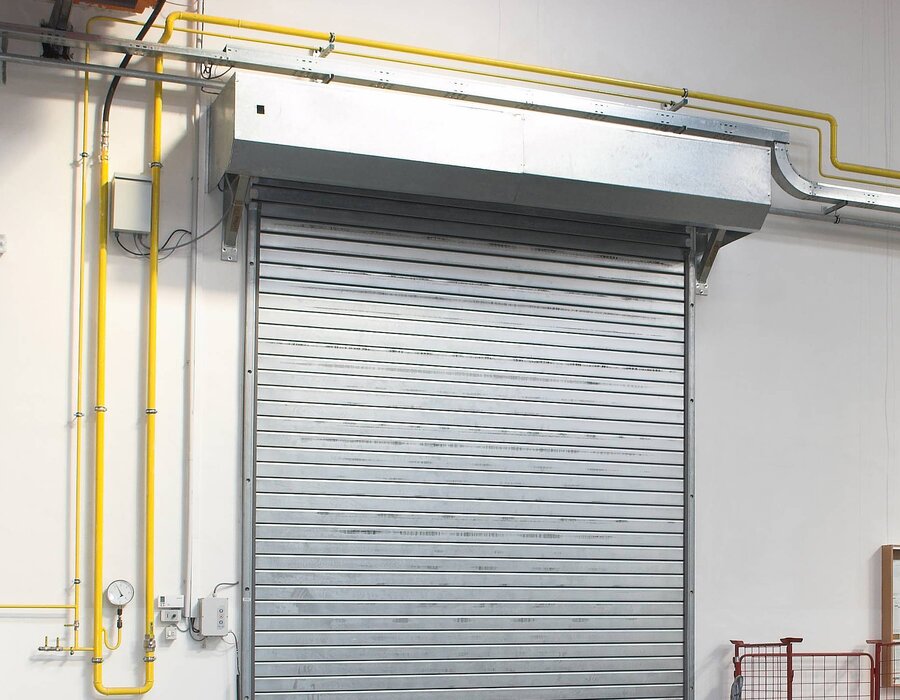

Krycí box

Standardně jsou průmyslová vrata dodávána bez boxu, je ale možné si zvolit provedení s krycím boxem z pozinkované oceli.

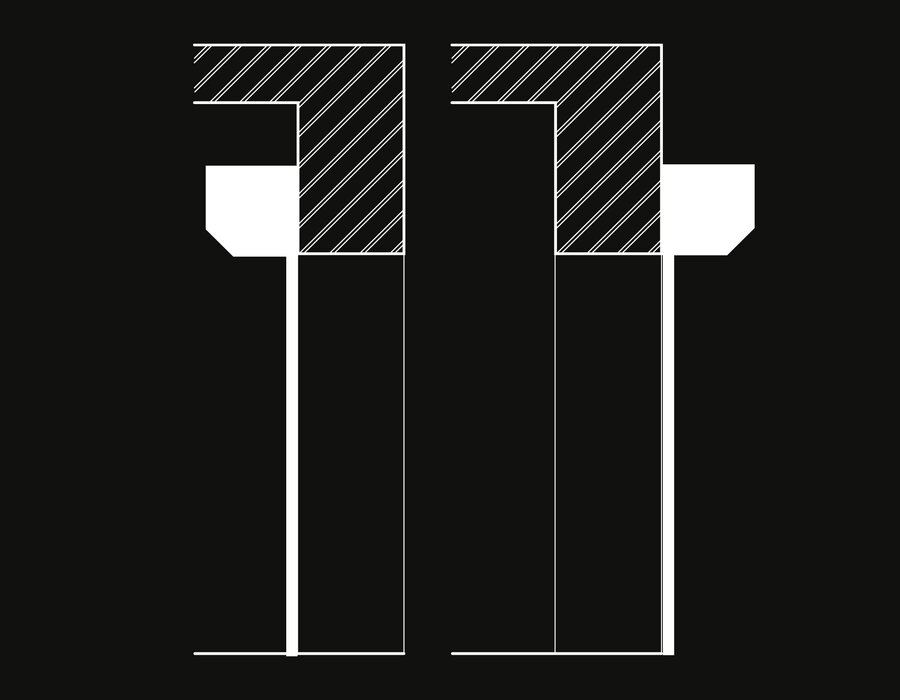

Možnost montáže před otvor

Průmyslová vrata se standardně montují za stavební otvor, v případě potřeby však nabízíme i variantu instalace před něj.
Výroba na míru

Průmyslová vrata vyrobíme přesně na míru podle vašich specifických požadavků.

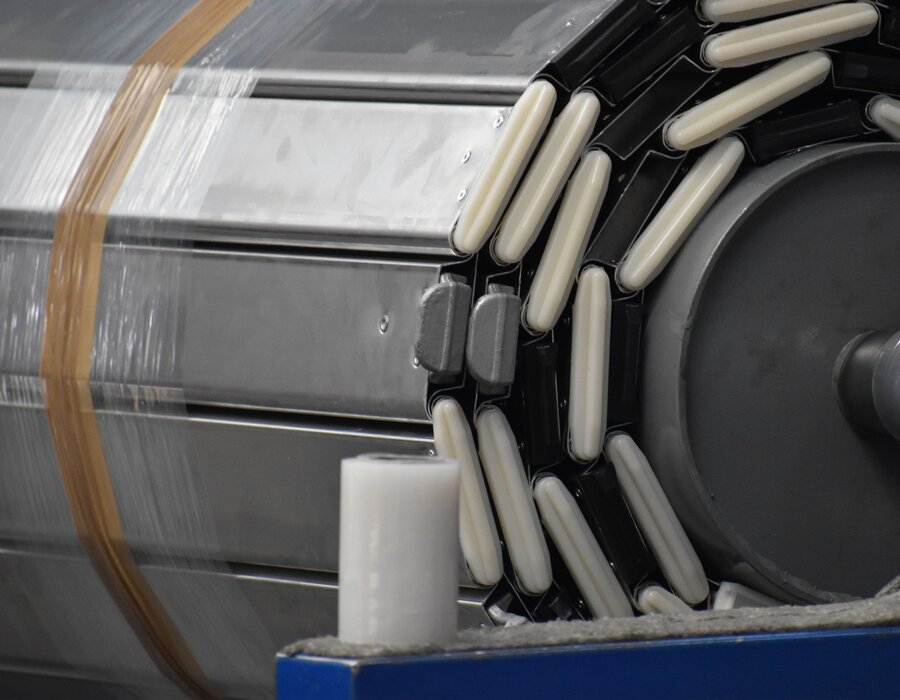

Balení a expedice vrat

Každý výrobek pečlivě balíme tak, aby dorazil v naprostém pořádku a přehledně uspořádaný pro snadnou a rychlou montáž.

Získejte dotace na stínicí techniku

Na instalaci stínicí techniky získáte v rámci dotací Nová zelená úsporám 1500 Kč/m².

Více informací

Variace průmyslových vrat

Typy lamel

Pro rolovací průmyslová vrata nabízíme široký výběr lamel, a to ocelových, hliníkových - hladkých nebo s perforací, jednostěnných nebo zateplených.

BP95FE

Ideální ocelová lamela rolovacích vrat se vyznačuje nižší hmotností, je dvoustěnná a vyplněná polyuretanovou pěnou. Zajišťuje tichý a hladký chod vrat. V provedení z pozinkované oceli je ještě opatřena transparentním ochranným lakem se zvýšenou pevností. Lamela má dekorativně zvlněný profil, z vnitřní strany lehce vyklenutý.

BP100ISL

Zateplená hliníková lamela s přerušeným tepelným mostem, z vnější strany je z přírodního hliníku, vnitřní strana je z tvrzeného PVC s rozpěrkami z měkčeného PVC pro redukci hluku při pojezdu a pro teplotní rozdělení vnější a vnitřní strany.

BP146

Jednostěnná hliníková lamela s vysokou stabilitou, vhodná pro jednostěnná vrata se zvýšeným zatížením, například u velkých rozměrů nebo při vysokém zatížení větrem.

BP146L

Jednostěnná hliníková lamela s perforací - děrováním.

BP146FE

Jednostěnná ocelová lamela

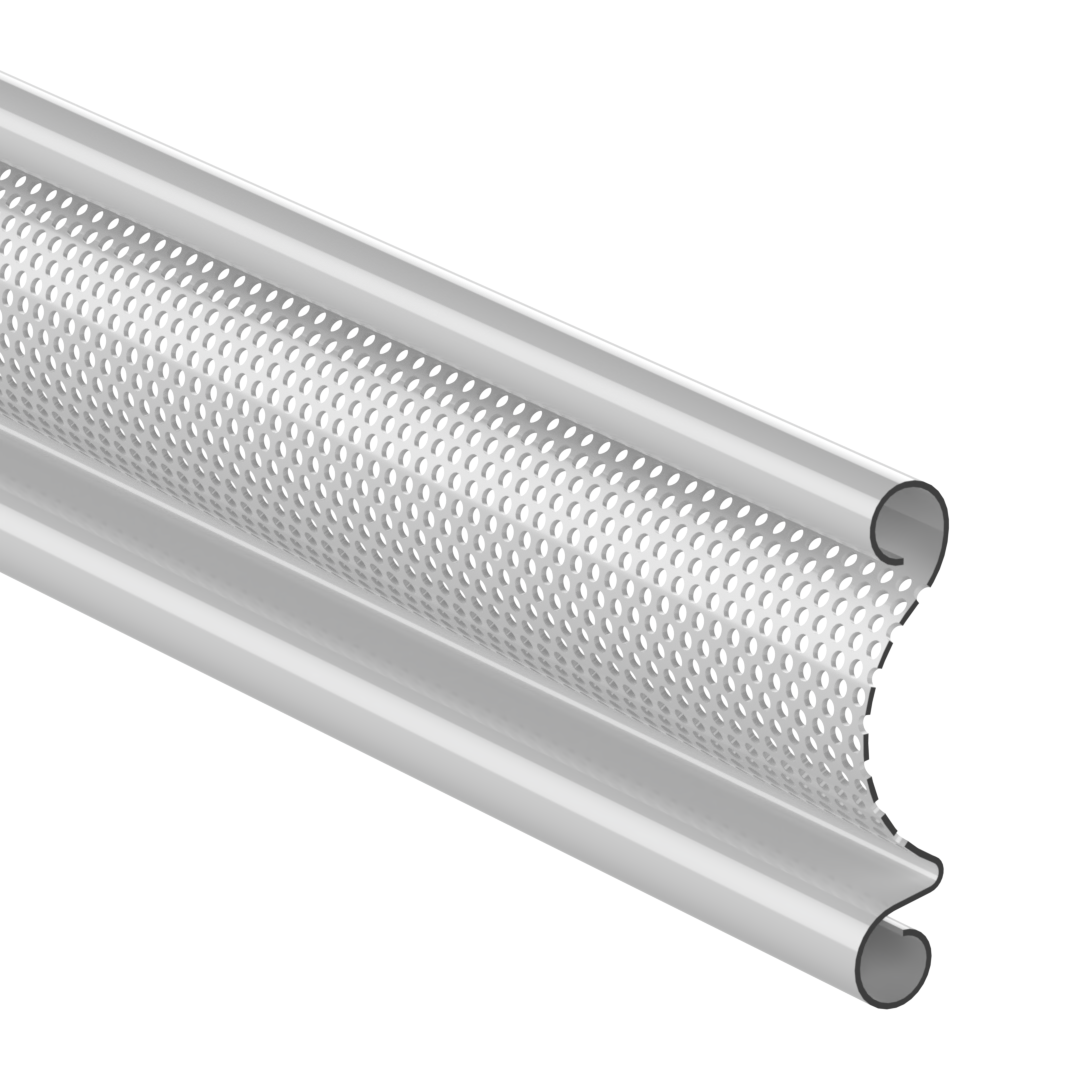

BP146LFE

Jednostěnná ocelová lamela s perforací - děrováním.

BP162

Hliníková jednostěnná lamela pro všestranné použití. Klenutý tvar umožňuje relativně malý průměr hřídele a nábalu. Pro svůj vzhled a funkce je často používaná u vrat, které musí čelit častějšímu namáhán

BP162L

Jde o stejnou lamelu jako předchozí, ale s děrováním.

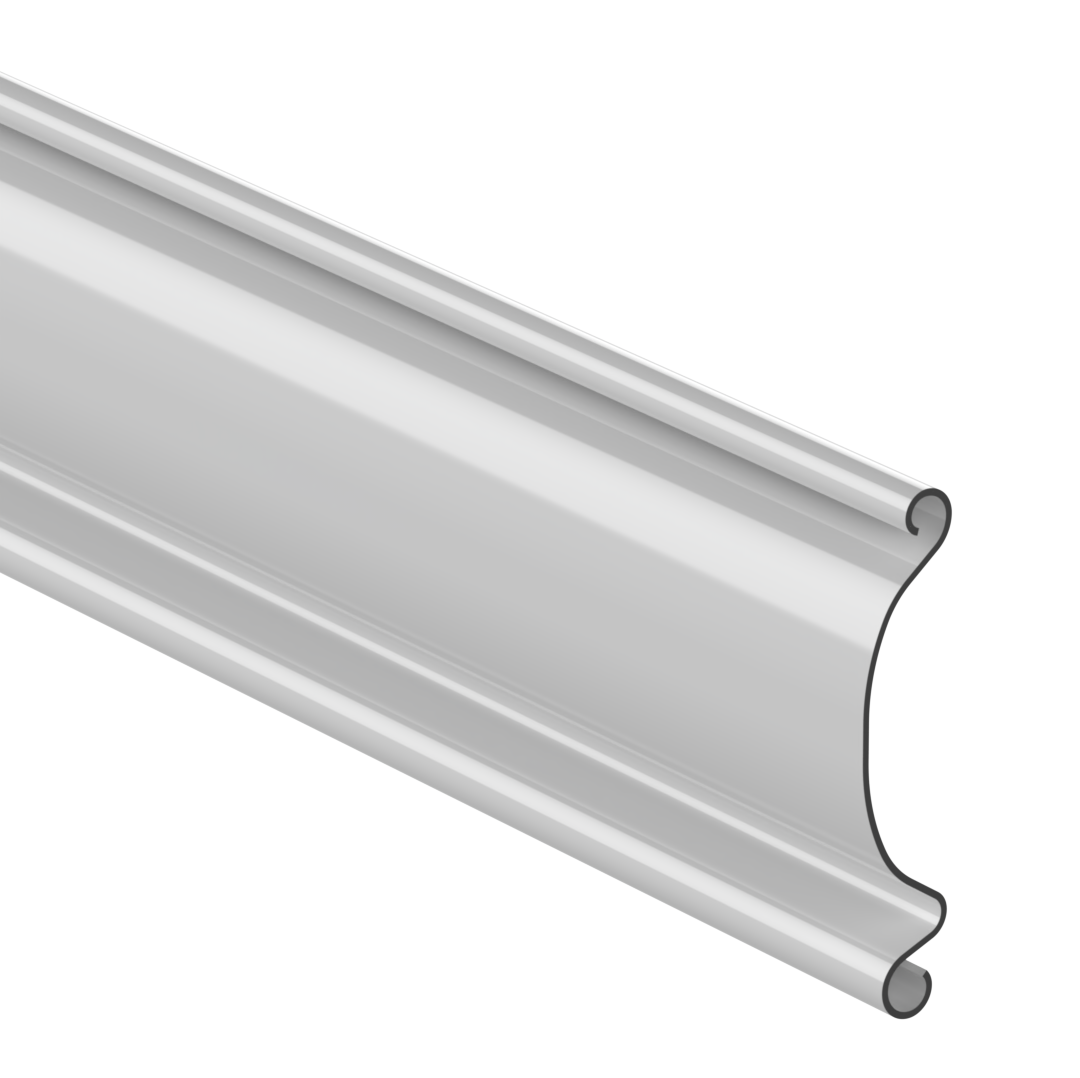

BP162FE

Ocelová jednostěnná lamela s klenutým tvarem.

BP162LFE

Ocelová jednostěnná lamela s klenutým tvarem - děrovaná.

Dvoustěnné lamely

Polyuretanem zateplené hliníkové lamely BP80R, BP100R, BP06. BP100ISO a BP159 ISO.

Typy lamel

Pro rolovací průmyslová vrata nabízíme široký výběr lamel, a to ocelových, hliníkových - hladkých nebo s perforací, jednostěnných nebo zateplených.

VYBERTE SI Z NAŠICH LAMEL:

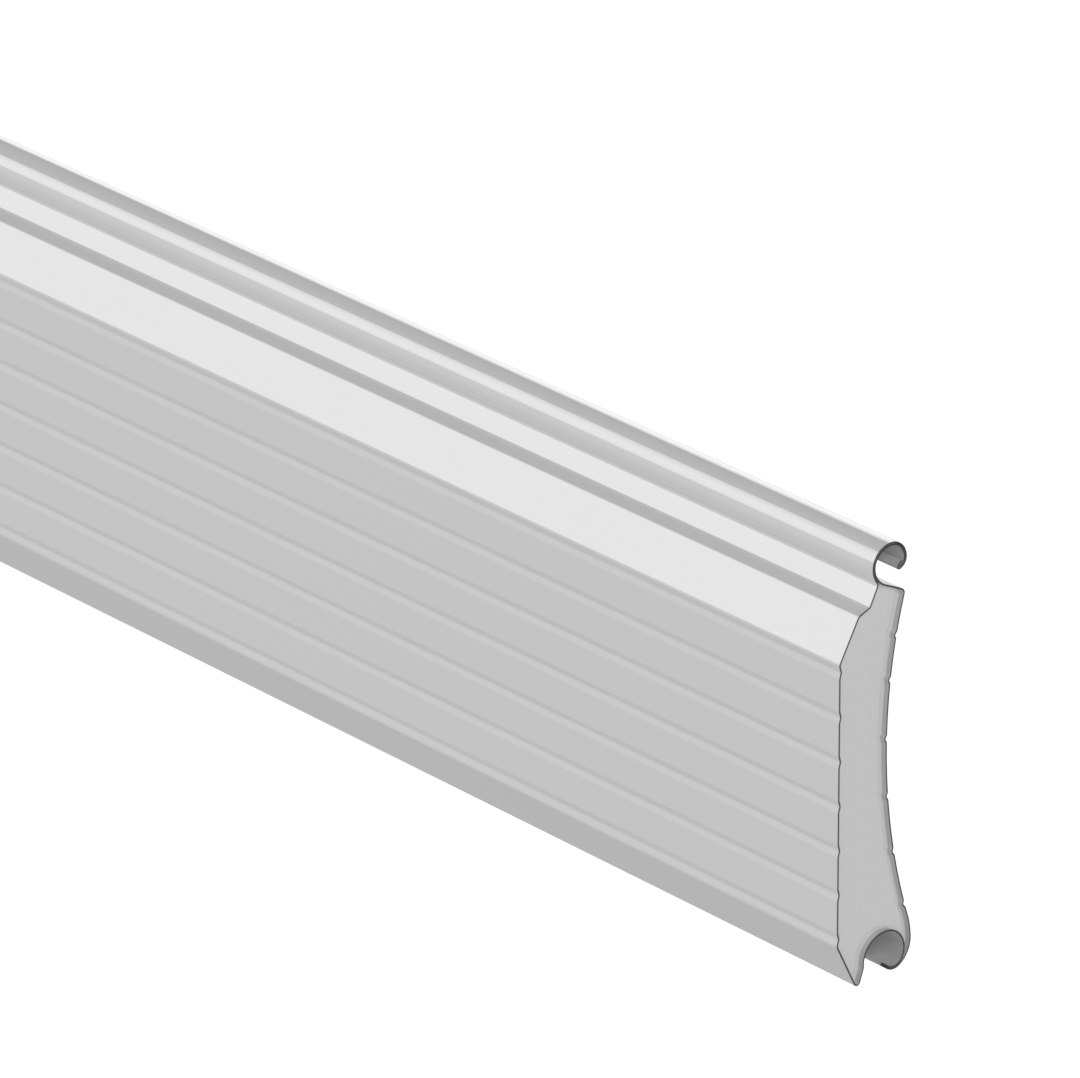

Lamela BP95FE

Ideální ocelová lamela rolovacích vrat se vyznačuje nižší hmotností, je dvoustěnná a vyplněná polyuretanovou pěnou. Zajišťuje tichý a hladký chod vrat. V provedení z pozinkované oceli je ještě opatřena transparentním ochranným lakem se zvýšenou pevností. Lamela má dekorativně zvlněný profil, z vnitřní strany lehce vyklenutý.

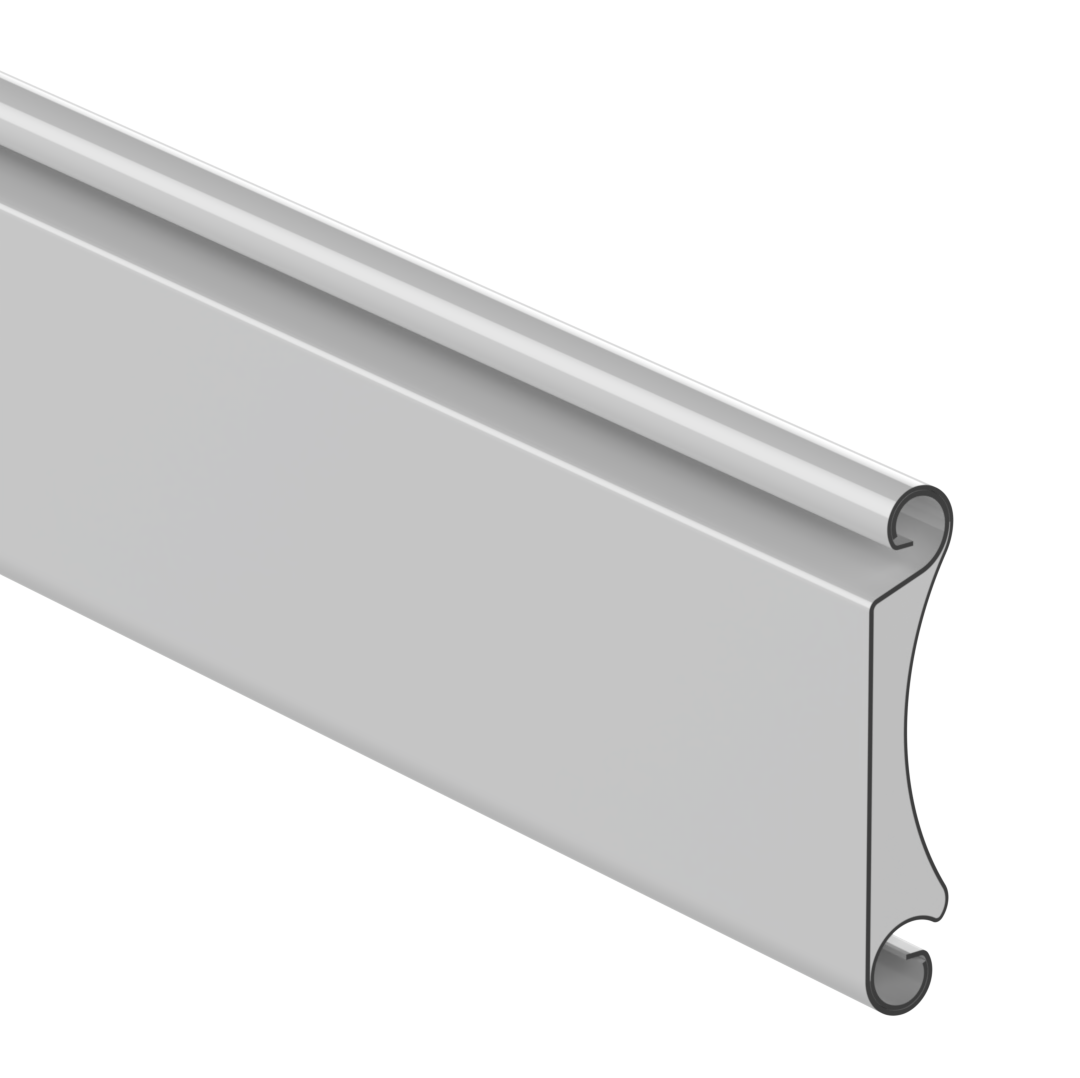

Lamela BP100

Hliníková lamela pro rolovací vrata, oblíbená pro svou vysokou stabilitu a čistý design.

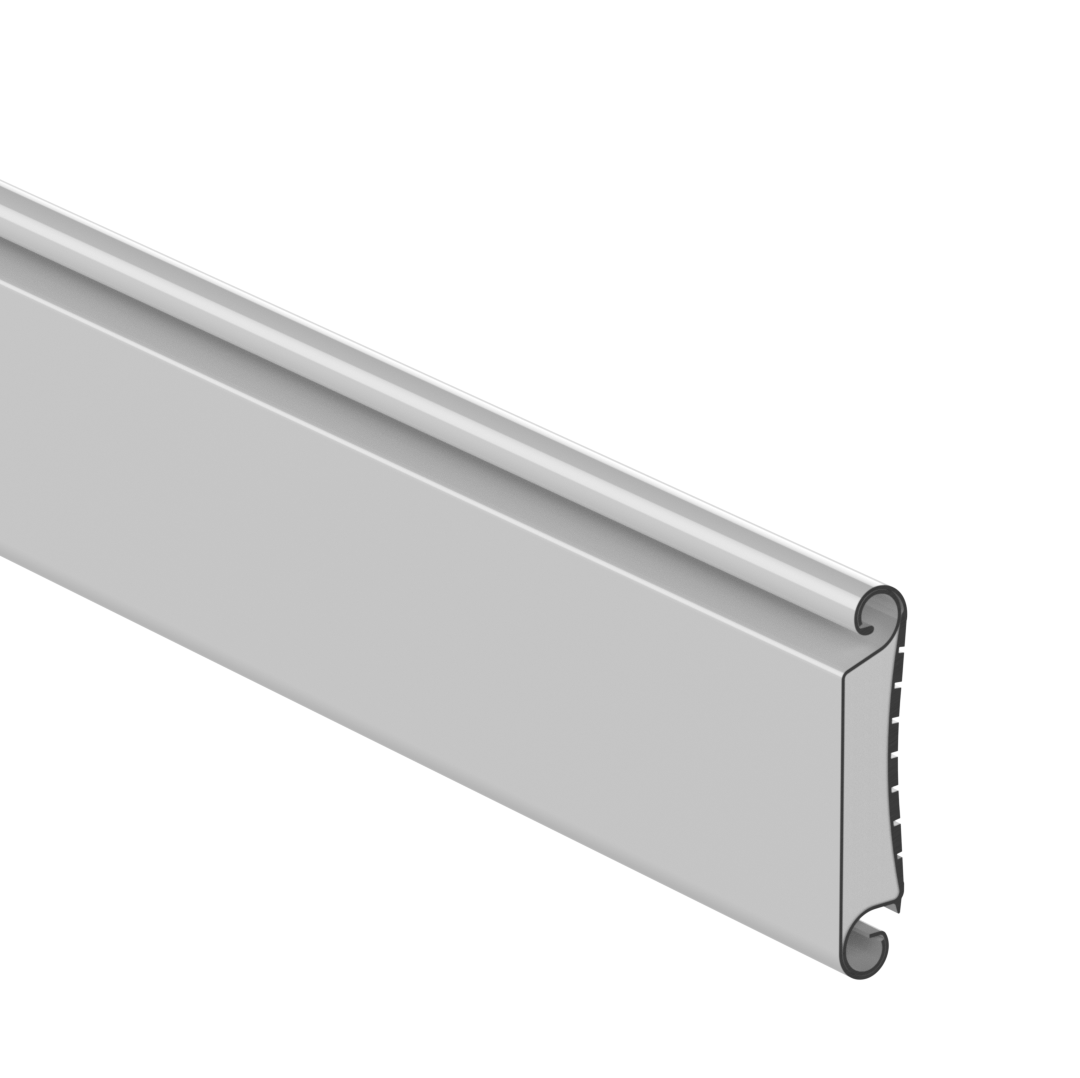

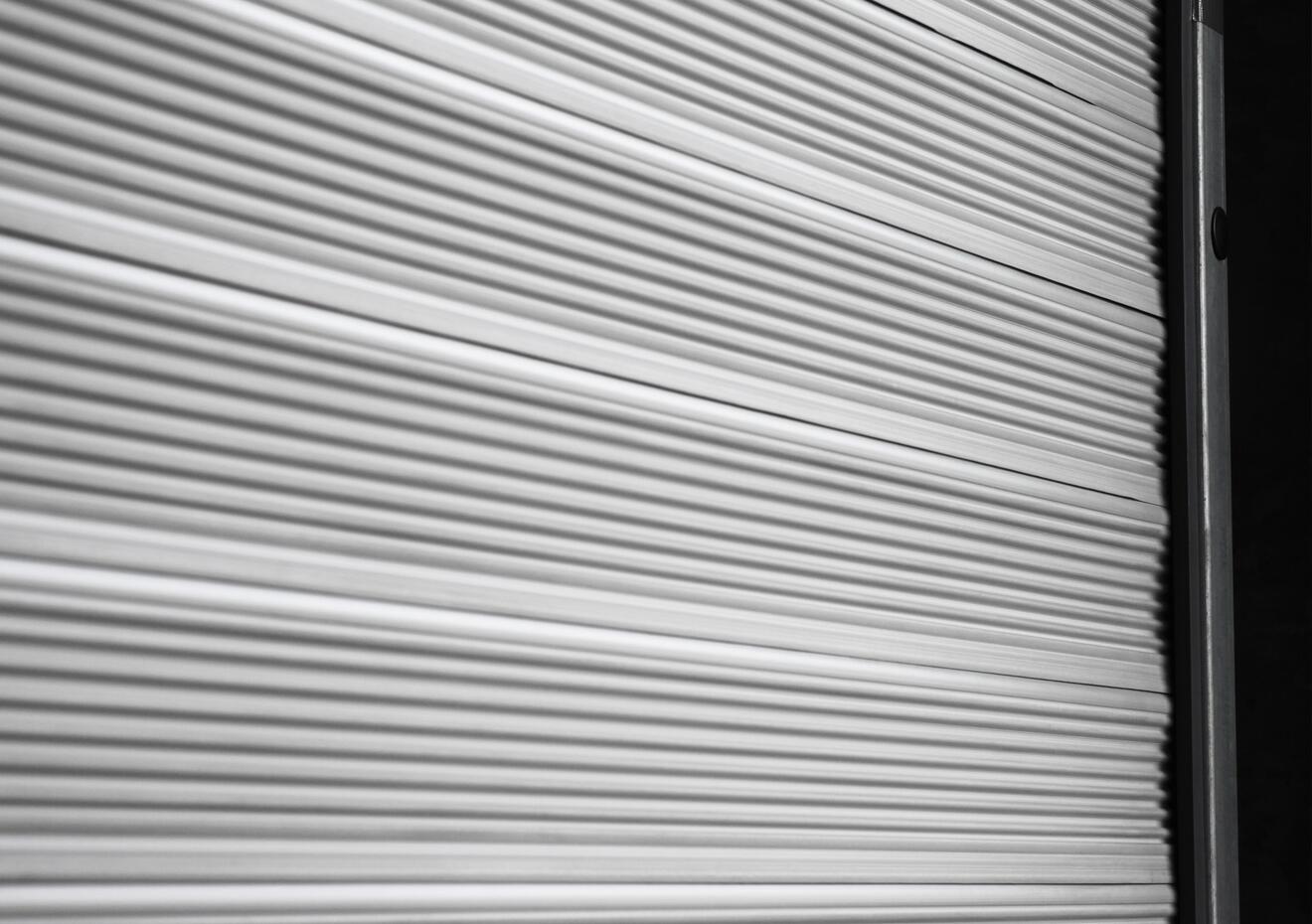

Lamela BP100ISL

Zateplená hliníková lamela s přerušeným tepelným mostem, z vnější strany je z přírodního hliníku, vnitřní strana je z tvrzeného PVC s rozpěrkami z měkčeného PVC pro redukci hluku při pojezdu a pro teplotní rozdělení vnější a vnitřní strany.

Lamela BP146

Jednostěnná hliníková lamela s vysokou stabilitou, vhodná pro jednostěnná vrata se zvýšeným zatížením, například u velkých rozměrů nebo při vysokém zatížení větrem.

Lamela BP146L

Jednostěnná hliníková lamela s perforací - děrováním.

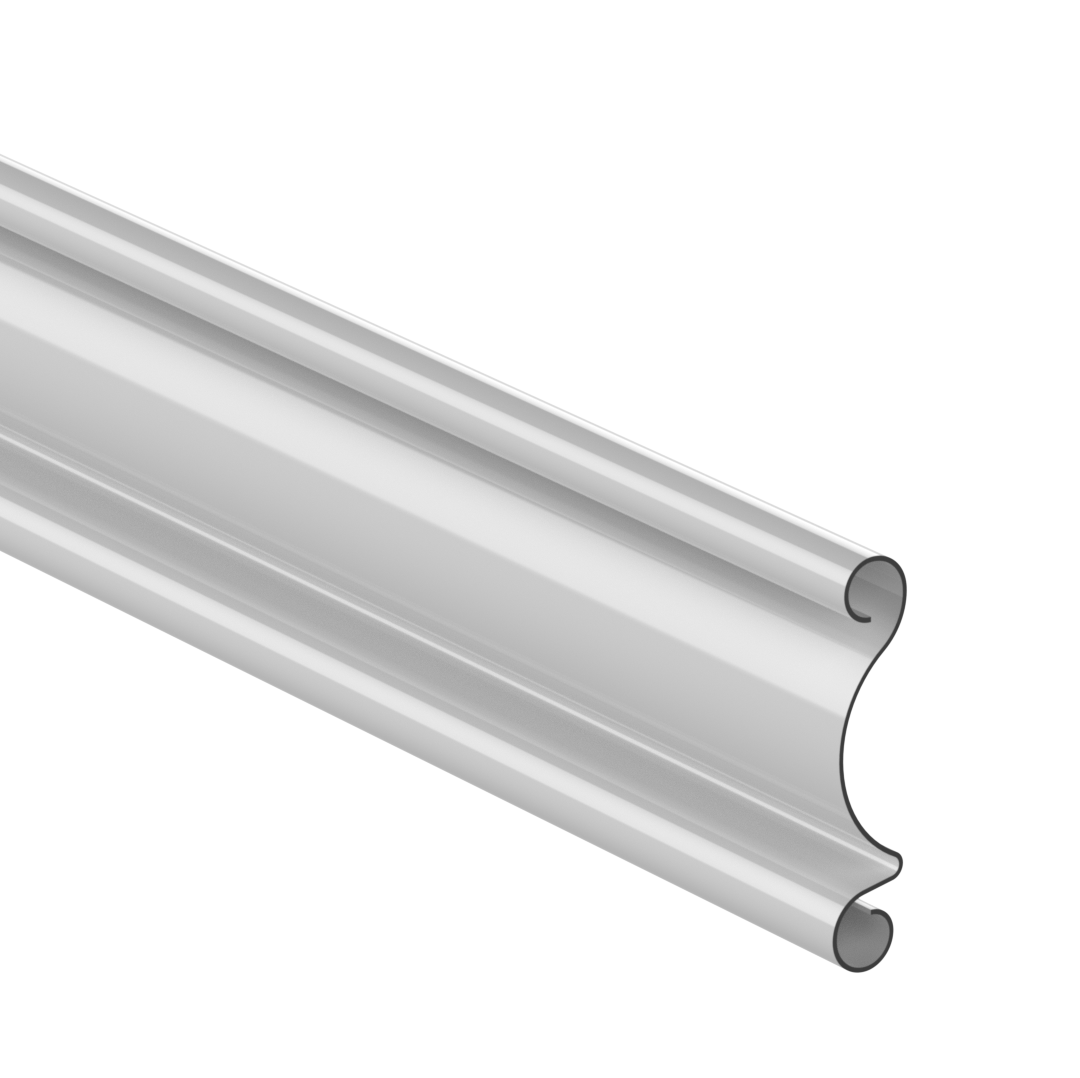

Lamela BP146FE

Jednostěnná ocelová lamela.

Lamela BP146LFE

Jednostěnná ocelová lamela s perforací - děrováním.

Lamela BP162

Hliníková jednostěnná lamela pro všestranné použití. Klenutý tvar umožňuje relativně malý průměr hřídele a nábalu.

Pro svůj vzhled a funkce je často používaná u vrat, které musí čelit častějšímu namáhání.

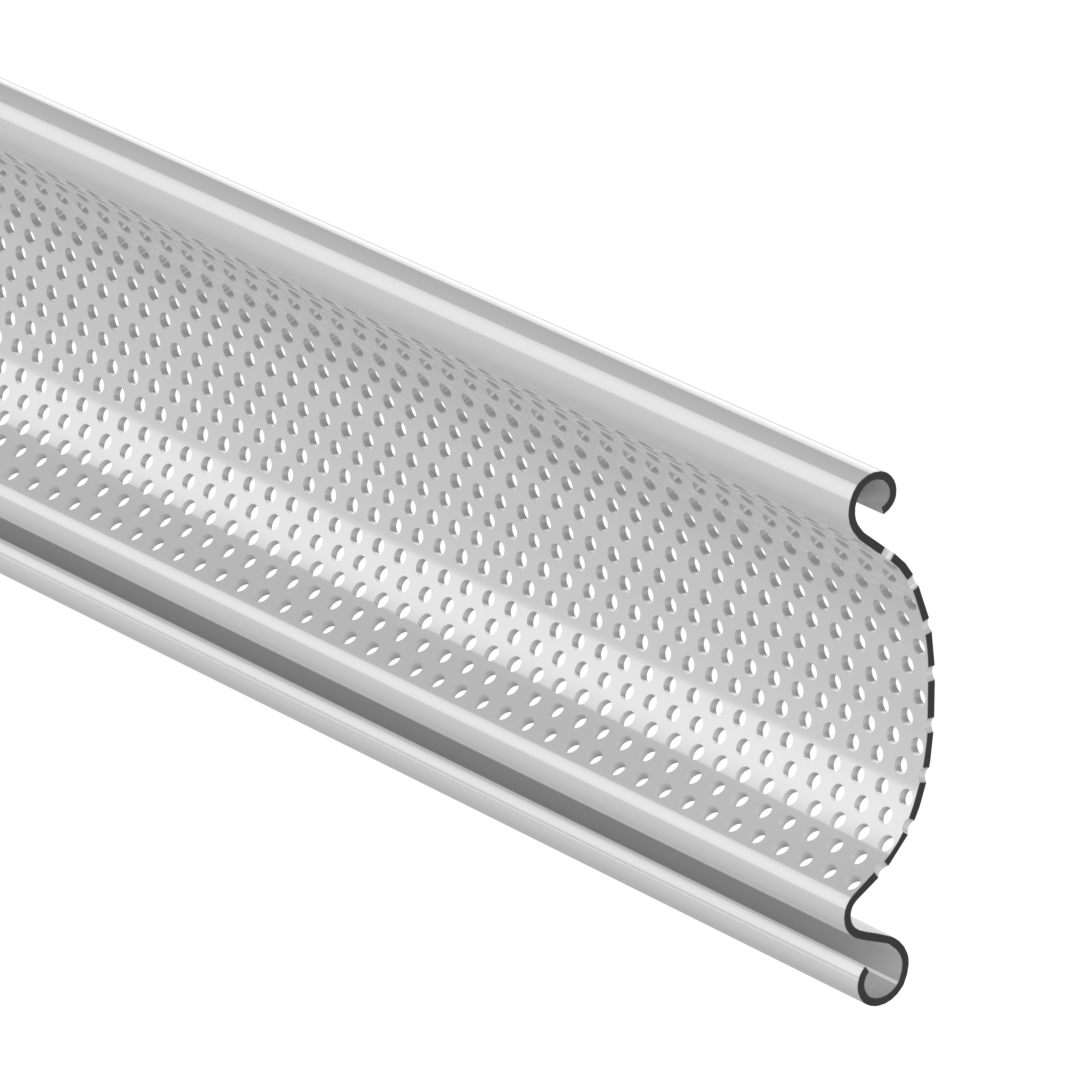

Lamela BP162L

Jde o stejnou lamelu jako předchozí, ale s děrováním.

BP162FE

Ocelová jednostěnná lamela s klenutým tvarem.

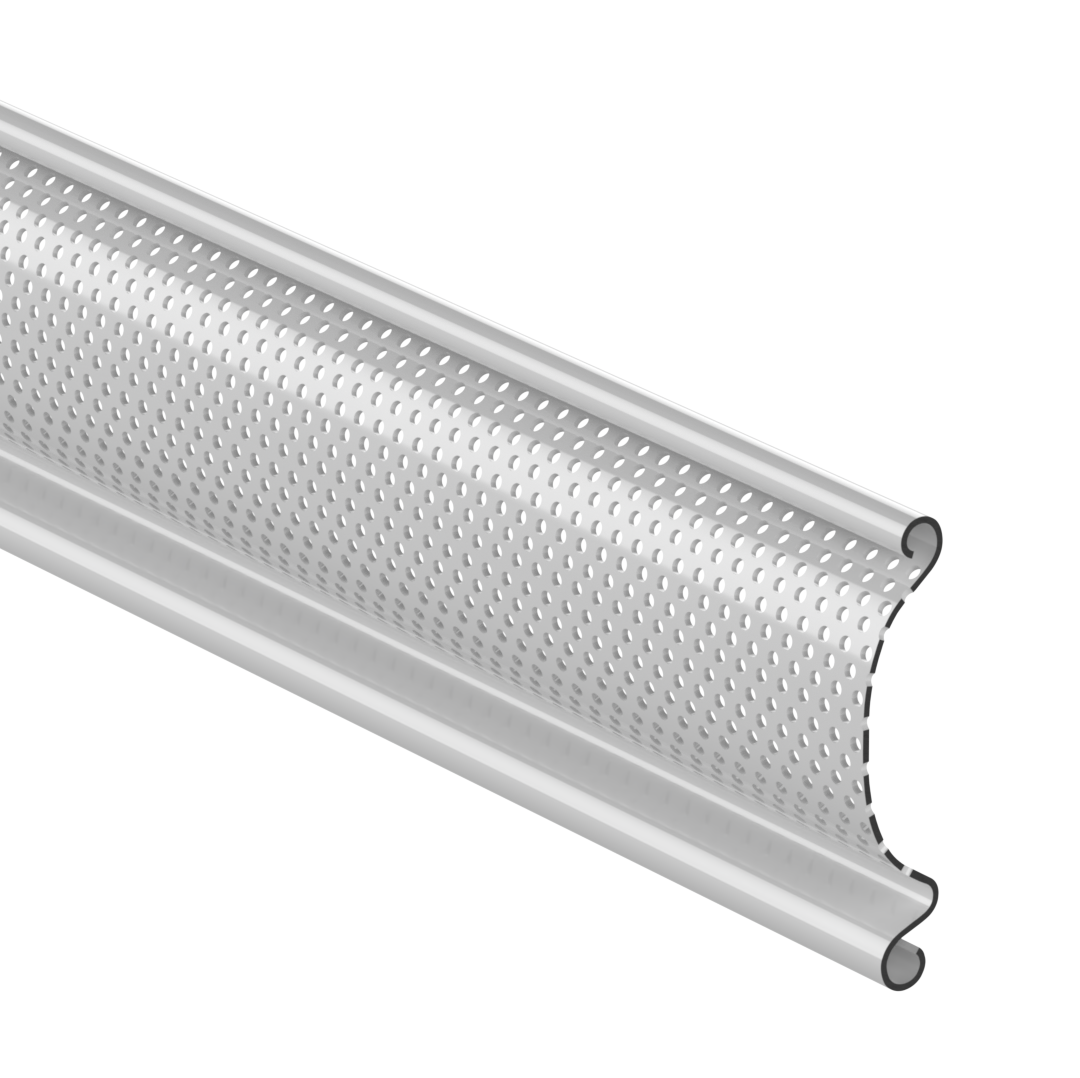

BP162LFE

Ocelová jednostěnná lamela s klenutým tvarem - děrovaná.

Dvoustěnné lamely

Polyuretanem zateplené hliníkové lamely BP80R, BP100R, BP06. BP100ISO a BP159 ISO.

Barevné provedení

Barvy lamel

Průmyslová rolovací vrata tvoří lamelová výplň, která je standardně vyráběna z přírodního hliníku nebo z ocelových lamel opatřených zinkováním pro odolnost vůči korozi. Základní provedení lamel je navíc chráněno transparentním lakem, který prodlužuje životnost a zlepšuje vzhled vratového křídla.

U vybraných typů lamel nabízíme možnost barevné úpravy v několika základních odstínech dle barevné škály RAL. Tyto odstíny jsou nanášeny přímo na povrch rozvinutého plechu ještě před válcováním lamel, což zajišťuje rovnoměrnou povrchovou úpravu a optimální ochranu proti korozi, včetně kritických míst jako jsou záhyby.

Barvy konstrukce

Další konstrukční části vrat, jako jsou nosné prvky a kryty, jsou standardně dodávány v přírodním hliníkovém provedení nebo z pozinkované oceli. Stejně jako u lamel však nabízíme možnost jejich lakování do libovolného odstínu RAL.

BARVY PRŮMYSLOVÁ VRATA

00

01

03

13

23

47

55

60

67

71

75

87

88

90

91

92

30

Specifika montáže a stavební připravenost

Průmyslová vrata – účel a použití

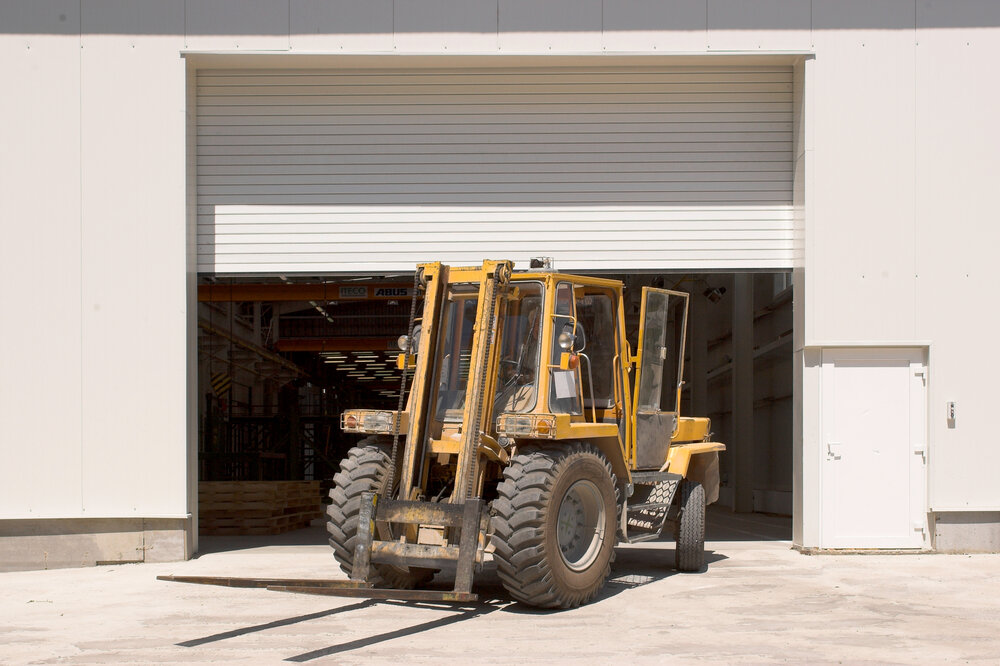

Průmyslová vrata slouží k uzavírání průchozích a průjezdných otvorů v provozech, kde dochází k pohybu osob nebo přepravě materiálu.
Jsou určena výhradně pro montáž se svislým vedením křídla vrat, tedy pro otvory, kde vrata otevíráním stoupají směrem nahoru.

Požadavky na stavební připravenost

Pro bezproblémovou instalaci je nutné zajistit následující stavební připravenost:

Dokončená podlaha, včetně finální povrchové úpravy.
Dokončené stavební konstrukce (zdi, strop) v místě montáže, opět s finálním povrchem.
Hotová elektroinstalace, včetně zásuvky na 380 V pro připojení pohonu vrat.

Montáž a bezpečnost

Montáž i veškeré elektrické připojení smí provádět pouze kvalifikovaný personál.
Dodržení montážních a bezpečnostních pokynů je nezbytné pro správnou funkci a bezpečný provoz vrat.

Montážní návod

Každý zakoupený výrobek je vybaven podrobným montážním návodem.
Montáž vždy provádějte podle tohoto návodu a v souladu s platnou technickou dokumentací, zejména v části týkající se elektroinstalace.

Ovládání a řízení

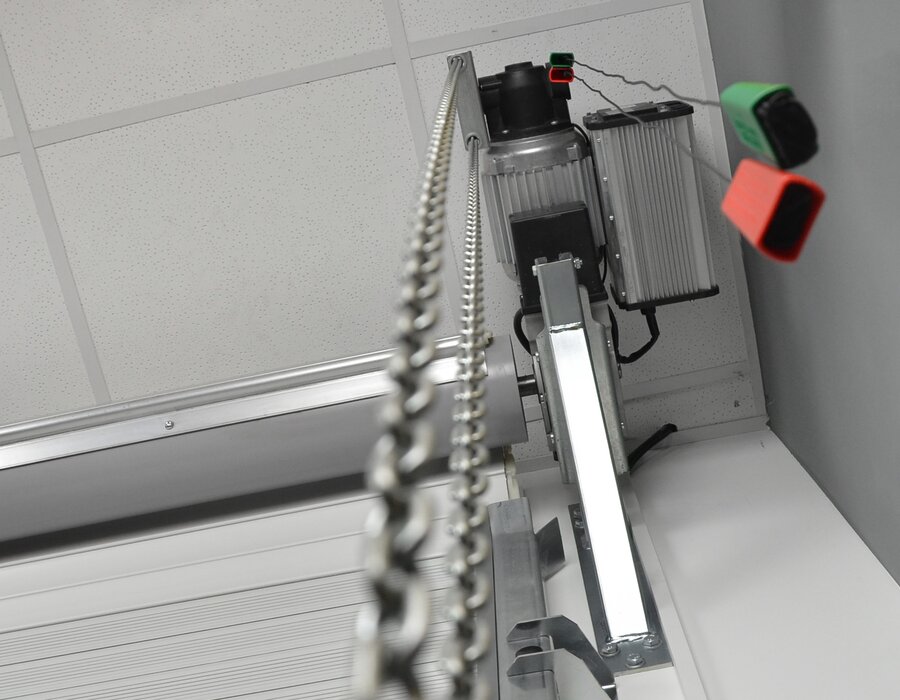

Pohony průmyslových vrat

Pro naše vrata používáme špičkové boční pohony od předního německého výrobce GfA Elektromaten. Tyto pohony se vyznačují:

vysokou provozní účinností,
možností digitálního snímání polohy a vyhodnocování,
kompatibilitou s bezpečnostními a ovládacími prvky, jako jsou radar, dálkové ovládání, indukční smyčka, semafor, výstražný maják a další.

Elektrické ovládání

Vrata jsou ovládána pomocí třífázového elektrického nástrčného pohonu, který zajišťuje plynulý chod a vysokou účinnost a přispívá ke dlouhé životnosti celého systému.

Nouzové ovládání

Pro případ výpadku elektrické energie jsou pohony standardně vybaveny:

odnímatelnou klikou pro manuální zavírání,
volitelně také řetězovou nouzovou převodovkou.

Alternativně je možné vrata doplnit o výkonný třífázový přetížitelný záložní zdroj.

Řízení pohonu probíhá prostřednictvím analogové nebo digitální řídicí jednotky s ovládací klávesnicí.

Řízení vrat a bezpečnostní prvky

Při plně automatizovaném provozu jsou rolovací vrata vybavena širokou škálou certifikovaných bezpečnostních prvků, které odpovídají platným evropským normám a předpisům.

Patří sem např.:

ochrana proti vtažení osoby mezi lamely,
ochrana proti nárazu výplně vrat do překážky,
záchytné zařízení proti samovolnému odvinutí výplně (integrované u nástrčných pohonů),
světelná nebo zvuková signalizace pohybu vrat.
